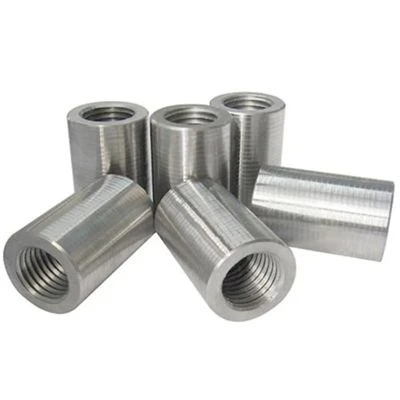

Suvirinamos armatūros movos

Suvirinamos armatūros movos sujungia armatūrinius strypus tiesiai prie konstrukcinių plieno elementų, įskaitant kolonų plokštes, polių gaubtus, kesonus ir įterpimo plokštes. Sukurta su išoriniu nuožulniu{1}}pečiu, kad būtų galima visiškai įsiskverbti į konstrukcines suvirinimo siūles, vienas galas susijungia su konstrukciniu plienu, o vidiniai lygiagrečiai sriegiai gauna srieginį armatūros strypą vietoje. Ši mechaninė jungtis pakeičia dvigubas -galvas smeiges ir ilgą sujungimą, pašalindama plieno perkrovą ir perkeldama visą įtempimo ir gniuždymo apkrovą per konstrukcines ribas.

Anglies ekvivalento kontrolė:Pagaminta iš mažai anglies išskiriančio, suvirinamo plieno (ASTM A108 klasė 1018/1020 arba AISI 1026), kad būtų užtikrintas lauko suvirinimas be įtrūkimų, nereikalaujant specialių išankstinio -kaitinimo protokolų standartinėmis sąlygomis.

Viso-Jėgos apkrovos perkėlimas:Sukurta taip, kad atitiktų 2 tipo mechaninio sujungimo specifikacijas, viršija 125 % nurodytos armatūros takumo ribos (fy) ir atitinka ribinį tempimo stiprumą.

Suvirinimo kampo geometrija:Mechaniškai apdirbtas 45 laipsnių standartiniu suvirinimo siūlės paruošimo kampu suvirinimo gale, leidžiantis visiškai -siskverbti griovelių siūles, atitinkančias AWS D1.1 ir AWS D1.4.

Lygiagreti sriegio jungtis:Naudoja vidinius metrinius arba imperinius lygiagrečius sriegius, skirtus tiesioginiam išlygiavimui, sumažinant poslinkį esant ciklinei konstrukcijos apkrovai.

Kompaktiškas profilis:Sumažina fizinio atstumo reikalavimus stipriai gelžbetoninių elementų viduje ir konstrukcinių plieno įtvarų jungčių zonose.

AISC / AWS D1.1:Konstrukcinio suvirinimo kodas - Plienas (movos-prie-plokštės suvirinimo kvalifikacija).

AWS D1.4 / D1.4M:Konstrukcinio suvirinimo kodas - Armatūrinis plienas.

ACI 318 (1 tipas ir 2 tipas):Statybos kodekso reikalavimai konstrukciniam betonui (2 tipo visiško įtempimo / gniuždymo mechaniniai sujungimai).

BS EN 1992-1-1 (Eurokodas 2):Betoninių konstrukcijų projektavimas - Bendrosios taisyklės.

ISO 15835-1 / 2:Plienai betono armavimui - Armatūros jungtys mechaniniams strypų sandūroms.

Plieno-–-betono jungtys:Armatūros strypas jungiamas tiesiai prie konstrukcinių plieninių kolonų, sijų ir įdubų plokščių.

Pamatų įterpimai:Armatūros narvelių tvirtinimas prie konstrukcinių plieninių plokščių į sunkius polių gaubtus, kiliminius pamatus ir kesoninius gaubtus.

Sudėtinė konstrukcija:Gelžbetoninės šlyties sienos sujungiamos su konstrukciniais plieniniais karkasais.

Branduolinės ir infrastruktūros darbai:Sunkūs pamatų ryšiai, tilto atramų jungtys ir krano trinkelių tvirtinimo taškai, kuriems reikalingas didelis atsparumas dinaminei apkrovai.

Suvirinimo paruošimas:Nuvalykite konstrukcinį plieno paviršių nuo apnašų, rūdžių, dažų ir drėgmės. Padėkite movos kampą lygiai prie plieninio elemento.

Lauko suvirinimas:Naudodami atitinkamus mažo -vandenilio elektrodus (E70XX) pagal AWS D1.1/D1.4 procedūras, aplink nusklembtą pagrindą suvirinkite visą griovelį arba suvirinkite siūlę. Leiskite suvirintam siūlui natūraliai atvėsti-.

Siūlų apsauga:Vidinį plastikinį apsauginį kamštį laikykite savo vietoje suvirinimo ir betonavimo metu, kol bus įkištas sriegis.

Armatūros strypų sujungimas:Nuimkite apsauginį dangtelį, patikrinkite, ar vidiniuose sriegiuose nėra šiukšlių, ir ranka įkiškite iš anksto{0}}apdorotą lygiagrečiai{1}}sriegiuotą armatūros strypą į movą.

Galutinis sukimo momentas:Priveržkite armatūrą kalibruotu vamzdžiu arba dinamometriniu veržliarakčiu iki nurodytos sukimo momento vertės, kad visiškai užsifiksuotų be fiksavimo veržlių.

Medžiagos sertifikatas:Malūnų bandymų ataskaitos (MTR), pateiktos pagal EN 10204 3.1, išsamiai aprašančios cheminę šilumos analizę (C, Mn, P, S, Si) ir anglies ekvivalento skaičiavimus.

Tempimo sujungimo bandymas:Monotoninio įtempimo bandymo ataskaitos, įrodančios, kad pagrindinė armatūros strypas yra tempiamas, patvirtina, kad jungties efektyvumas viršija 125 % fy.

Ciklinis ir slydimo testas:Didelio{0}}ciklo nuovargio ir slydimo testai, atitinkantys ISO 15835 kriterijus (nuolatinis slydimas<0.10 mm after loading).

Neardomasis bandymas (NDT):Galimas ultragarsinis bandymas (UT) ir magnetinių dalelių bandymas (MT), kad būtų galima patikrinti suvirinimo siūlių vientisumą pasirinktiniuose mazguose.

Priskirti gijų profiliai:Sriegio žingsnis, skersmuo ir ilgis pritaikyti pagal patentuotą strypų{0}}sriegimo įrangą arba specialius konstrukcijos reikalavimus.

Individualių kraštų paruošimas:Nuožulniai kampai, pritaikyti horizontalioms, vertikalioms arba viršutinėms suvirinimo padėtyse.

Medžiagos atsekamumas:Atskirų jungčių šiluminis-numerio antspaudas, skirtas visiškai projekto-lygio kokybės kontrolei.

Pakuotės apsauga:Srieginės angos užsandarintos plastikiniais dangteliais ir supakuotos į tvirtas{0}}medines dėžes arba plieninius{1}}padėklus, kad būtų išvengta gabenimo pažeidimų ir korozijos.

Norėdami sukurti tikslią techninę kainą ir gamybos grafiką, pateikite:

Armatūros specifikacijos:Nominalus strypo skersmuo, strypo klasė (pvz., ASTM A615 Grade 60/80, Grade 500B/500C) ir sriegio apdirbimo parametrai.

Konstrukcinio plieno klasė:Pagrindo plokštės arba plieno elemento klasė ir storis (pvz., ASTM A36, A572 Grade 50, S355).

Ryšio reikalavimai:Reikalinga sandūrų našumo klasė (pvz., ACI Type 1, ACI Type 2 arba ISO 15835 kategorija).

Paviršiaus apsauga:Pirmenybė teikiama apdailai (paprastas juodas plienas arba elektro{0}}cinkuotas).

Užsakymo apimtis ir laiko juosta:Bendras kiekis pagal juostos dydį ir tikslinės užduoties{0}}svetainės pristatymo grafikas.
